欧文斯科宁玻纤瓦
概况

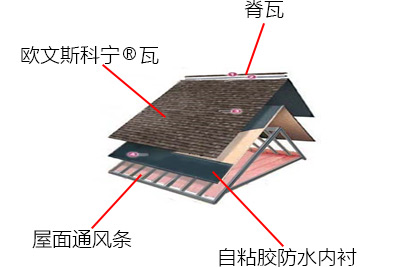

欧文斯科宁公司成立于1938年,总部设在美国俄亥俄州托莱多市。目前在全球30多个国家和地区拥有100多个生产、销售及研究开发机构,销售额超过50亿美元,是美国财富500强企业。作为全球建筑材料和玻璃纤维复合材料的领导者,欧文斯科宁一九九四年在香港成立亚太区总部,以配合亚太区各地,尤其是在中国的业务发展。自1958年欧文斯科宁推出欧文斯科宁®瓦正式进入屋面材料和屋面系统解决方案市场以来,不断创新的技术使其在激烈的市场竞争中始终保持着世界领先地位,成为发展商、建筑承包商、建筑师和业主的首选品牌欧文斯科宁屋面系统由欧文斯科宁®瓦和脊瓦、以及通风装置、防水内衬、屋面通风条等构件组成,如图所示:

欧文斯科宁屋面瓦是由四种成分组成,即:沥青、填充料、加强毡和表面矿粒。每种成分都对屋面瓦系统的性能起着作用。下列示意图说明欧文斯科宁玻璃纤维沥青屋面瓦构造。矿粒嵌入一层由沥青和填充料的混合物组成的填充料覆盖层。湿法生产的玻璃纤维毡加强该填充料覆盖层。一层填充料覆盖层也置于瓦背面,用一层砂覆盖,可防止屋面瓦粘在一起。

质量保障

(1)欧文斯科宁瓦的结构:
欧文斯科宁屋面瓦是由四种成分组成,即:沥青、填充料、加强毡和表面矿粒。每种成分都对屋面瓦系统的性能起着作用。下列示意图说明欧文斯科宁玻璃纤维沥青屋面瓦构造。矿粒嵌入一层由沥青和填充料的混合物组成的填充料覆盖层。湿法生产的玻璃纤维毡加强该填充料覆盖层。一层填充料覆盖层也置于瓦背面,用一层砂覆盖,可防止屋面瓦粘在一起。

构从内到外分别是:氧化沥青涂层、玻纤胎基、氧化沥青涂层、3M公司矿粒面。

(2)欧文斯科宁瓦产品构成分析
屋面材料生产厂家目前面对着很多挑战,其中之一的挑战就是生产一种其性能满意、价格合理的产品。在美国近100年来已证实沥青基底的瓦是有效且能承担得起的防水系统材料,大部分成功案例已说明原材料对瓦的影响,确定了该原材料的关键特性,运用于沥青屋面瓦的原材料类型和质量对获得高性能至关重要。

A.欧文斯科宁玻璃纤维毡

湿法处理的玻璃纤维毡在制作屋面瓦工艺中起着一种载体作用,可使尺寸稳定,且强度大,而且可加强产品的防火性能。欧文斯科宁的玻璃纤维毡不会吸潮,性能稳定,对系统来说,强度大。

湿法处理的欧文斯科宁玻璃纤维毡的性质有:抗拉强度——防止屋面瓦开裂;撕裂强度——防止在开封时风将瓦撕裂;粘合剂含量——将纤维束粘合在一起,强度大,耐用性强;玻璃含量——有助于撕裂强度和防火性热;湿强度持留性——毡的耐用性;硫化——使粘合剂系统已被硫化的程度。

B.欧文斯科宁沥青

沥青可用作防水剂并将所有的材料粘合一起。这需要具有很好的耐候特性,在温度降低时,至少有一些弹性,而且具有很好的粘着力,能粘在沥青上长达多年,同时也需要具有恰当的加工特性,在屋面材料行业起良好的作用。

欧文斯科宁沥青的一些重要特性如下:

耐候作用——沥青具有抗紫外线 辐射、抗潮湿和氧化作用,通常情况下,用氙-弧或碳-弧老化试验机测定。ASTM D4798 和 ASTM D529标准为广泛使用的测试方法,可鉴定沥青耐候性能 。根据ASTM D4798标准A周期,北方气候最小的性能级别为60周期,这样对于温度较高、紫外辐射较强的南方气候而言,特推荐使用耐候性能较强的沥青。

熔点——沥青的熔点影响加工,典型情况下达93° C-110° C。粘度-沥青的粘度影响加工 。通常情况下在205° C时,使用布氏粘度计进行测定。

渗透性——测定沥青软度能预测沥青的弹性,典型情况下,该值变化范围在15-22之间。太软的沥青会从矿粒中渗出,并引起瓦在包装中粘在一起。

污 渍——沥青中的轻油会从覆盖层分离出来,然后冒到屋面瓦表面。这些油通常会污染矿粒。沥青的耐候性能 会大大地影响屋面瓦的寿命。在美国进行的实验已说明沥青的耐候性越好,起作用的时间就越强。不同来源的沥青常常必须混合在一起,从而获得最佳的耐候性能、加工和成本等。下列图表说明沥青混合物中耐候作用的区别。实线表示通常美国和加拿大使用的最小值60周期。沥青风化性能200周期后失效的沥青将不会是屋面瓦中100周期沥青寿命的两倍,不过,比100周期沥青的寿命要长。

C.欧文斯科宁填充料

填充料对屋面瓦有几种好处。它增强产品的防火能力,适度改善屋 面 瓦的耐 候 性 和弹性。有 几种材料可作为填充料,但石灰石(碳酸钙)最为常用。硬性填充料,例如岩灰,会损害加强毡并降低屋面瓦的强度。填充料的合理用量取决于沥青的特性以及填充料本身的种类和矿粒的大小。其典型用量范围是全部填充层 重量的 55-70%。用量超出70%,填充料阻碍矿 粒的 有效粘结,导致屋面瓦变脆。

欧文斯科宁填充料的几种重要特性如下:

颗粒大小分布——很粗糙的填充料会降低撕裂强度。

潮湿性——填充料与沥青混合时必须干燥,因为过多的潮气会导致屋面瓦起泡,当屋面瓦内的潮气变为水蒸汽时就会发生。水蒸汽在屋面瓦内膨胀并形成气泡。

D.欧文斯科宁表面矿粒

表面矿粒嵌入沥青中以防止沥青受紫外线伤害,并提供丰富的的色彩,还能改善屋面瓦的防火性能。矿粒通常要浸油来降低灰尘,并经过一种结合剂处理以增强对沥青的粘结力。欧文斯科宁矿粒的一些重要特性如下:

紫外线的穿透性——矿粒能保护沥青免受紫外线的辐射。一些矿物质能让大量的紫外线透过,应避免采用该类物质。ASTM D1866标准描述测定矿粒屏蔽紫外线能力的具体方法。

矿粒的大小和形状——矿粒的大小均匀程度和形状,可提高矿粒对屋面瓦的表面覆盖率。

E.矿粒表面分析

底部岩石(载体、UV屏蔽),陶瓷涂层(颜色、UV屏蔽),石板油(控制尘土、酸的附着力),硅胶(附着力),防褪色性能 -——用于矿粒着色的陶瓷涂层需要具有足够的防褪色作用,以保持使瓦的颜色不变。

欧文斯科宁瓦的种类

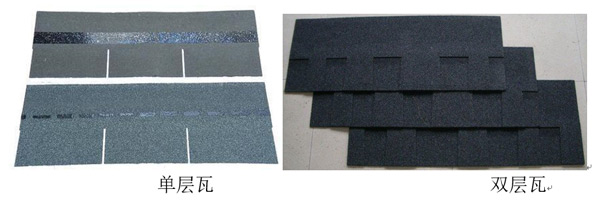

双层和单层,双层使用寿命在30年。

产品颜色

颜色有:中国红、沙漠金、水墨灰、古树棕、海洋蓝、乌炭灰等等,单层的颜色有:海洋蓝、乌炭灰、沙漠金等等。

尺寸和构造:尺寸:宽约337mm,长约1000mm,上下瓦搭接后外露面约143mm。

多彩玻纤瓦实例及复杂屋面的使用实例:

版权所有 Copyright(C)2014 北京正华恒盛科技有限公司
